氣動閘閥

氣動高壓閘閥

氣動高壓閘閥

  • 閥門型號:Z641Y,Z641W
  • 通徑規格:DN50~DN600
  • 結構形式:直通
  • 閥體材質:WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
  • 公稱壓力:PN100-PN250
  • 適用溫度:-29℃~550℃
  • 應用范圍:油品、蒸汽、石油、化工、火力電站
  • 產品特點:使用安全可靠,硬度高,抗擦傷,耐腐蝕,使用壽命長
氣動高壓閘閥簡介:

氣動高壓閘閥是由鍛造高壓閘閥與氣動執行裝置組合而成,主要用于介質較為復雜的高溫高壓工況中,與其他閥門產品相比的特點是耐高溫高壓,獨特的自密封設計,壓力越高,密封越可靠,由于性能技術特性、工況的特殊,使產品也形成了其他產品所替代不了的特點。氣動高壓閘閥依靠執行器的氣源壓力來驅動閥門的開啟和關閉,利用氣壓帶動閘板做上升下降的運作,從而來接通(全開)和截斷(全關)管道中的流體介質,公稱壓力可達25MPa及更高,口徑由50至600mm,溫度范圍在-29℃至550℃。

氣動高壓閘閥優點:
1、流體阻力小,密封面受介質的沖刷和侵蝕小(閘板開啟高度高)。
2、開啟較有力,密封性能好,介質流向不受限制,不擾流,不降壓力。
3、形體簡單,制造工藝性好,適用范圍廣。

氣動高壓閘閥設計標準:

設計與制造:GB12234
結構長度:GB12221
法蘭尺寸:GB9113  JB79
壓力-溫度:GB9131
試驗-檢驗:JB/13927  JB/T9092

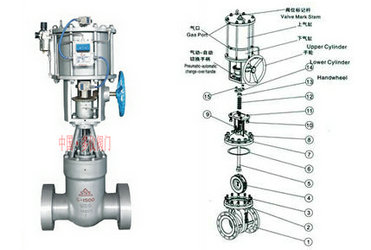

氣動高壓閘閥結構圖
氣動高壓閘閥結構圖
氣動高壓閘閥技術參數:

公稱通徑 DN50~DN600(mm)
公稱壓力 PN10-25.0Mpa
連接方式 法蘭式,焊接式
控制方式 氣動控制(氣源驅動)
溫度范圍 -29℃~550℃
閥體形式 直通鑄造閥
閥體材質 WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV
手動功能 可配手輪
?
