球閥圖片

不銹鋼電動(T/L型)三通調節球閥圖片

時間:2017-11-22 10:31:18   來源:多儀閥門   點擊:0

電動三通調節球閥是一種旋轉類切斷調節閥門,在管路中主要用來做切斷、分配和改變介質的流動方向,具有關閉嚴密,結構緊湊,重量輕,維修方便等優點,廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制中。電動三通調節球閥有T型和L型,T型能使三條正交的管道相互聯通和切斷第三條通道,起分流、合流作用,L三通球閥型只能連接相互正交的兩條管道,不能同時保持第三條管道的相互連通,只起分配作用。

電動三通調節球閥技術指標:

1,接受控制信號0~10mA.DC、4~20mA.DC或1~5V.DC;
2,按鍵選擇:(1)、輸入信號中斷時:“中斷”模態(開、停、關);(2)、正逆動作選擇;(3)、控制精度選擇。
3,電動裝置全開、全閉位置自動定位標定,方便準確。
4,按輸入信號和電動裝置位置進行智能步距調整自動定位,抑制振蕩,精度高。
5,輸出電動裝置位置信號4~20mA.DC對應電動裝置全閉、全開。

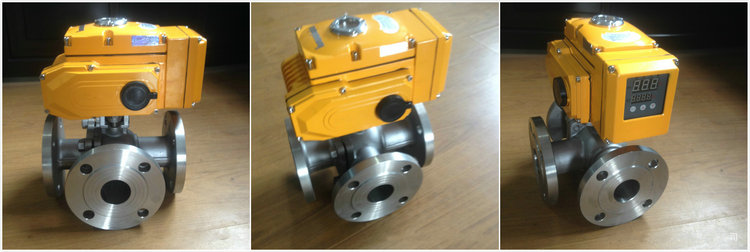

電動三通調節球閥圖

電動三通調節球閥技術參數:



公稱通徑 DN10~DN200(mm)
公稱壓力 PN1.0、1.6、2.5、4.0、6.4MPa
驅動形式 電源電壓220V,380V
連接方式 法蘭式、內螺紋
結構形式
L型三通閥體、T型三通閥體
動作范圍 軟密封:0~180°;硬密封:30℃~450℃
使用溫度
PTFE:-29~+178℃,PPL:-29~+300℃
適用介質 水、蒸汽、液體、油品、腐蝕性介質等
控制方式 開關模式,調節型(定位器4-20mA模擬信號)

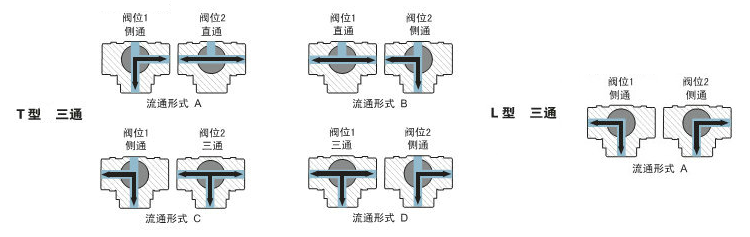

電動三通調節球閥換向原理圖:

三通調節球閥原理

T型閥芯孔道可使三條正交的管道互相連通或切換,起分流或合流作用;L型孔道連接相互正交的兩管道。使另一條孔道切斷,起改變介質流向作用。

相關產品: 電動三通球閥     氣動三通球閥


?
