氣動球閥

氣動三通衛生級球閥

氣動三通衛生級球閥

  • 閥門型號:Q684F,Q685F
  • 通徑規格:Φ19~Φ102
  • 結構形式:三通L型,三通T型
  • 閥體材質:不銹鋼304、不銹鋼316、不銹鋼316L
  • 公稱壓力:PN10
  • 適用溫度:-20℃-+180℃
  • 應用范圍:酒類、飲料、制藥、食品加工、生化工業等
  • 產品特點:密封性能好,安全衛生,一閥多用,可換向、分流、合流
氣動三通衛生級球閥概述:

氣動三通衛生級球閥(三通快裝球閥)閥體采用食品級不銹鋼304、316材質制成,根據結構分為三通T型和三通L型,可用于衛生級別的工況中對管路介質進行換向、分流和合流使用。氣動三通衛生級球閥采用快裝式連接,可方便于拆卸、維修和清洗閥腔,并且閥體內外經過拋光和滅菌處理,光滑表面確保清潔,不會(huì )產生潛在的污染,可廣泛應用于制藥、食品加工、飲料等領域中做開關截斷或調節介質流量。

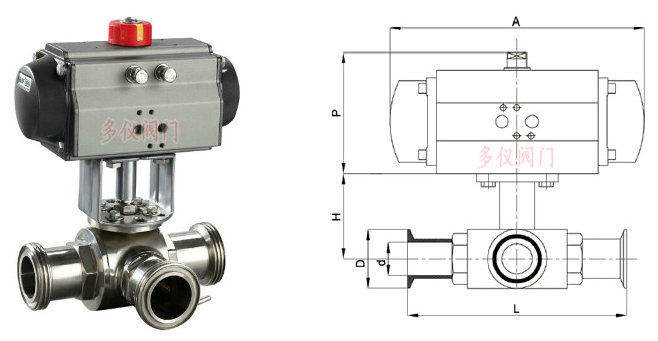

氣動衛生級三通球閥結構
氣動三通衛生級球閥特點:

1,氣動三通衛生級球閥密封圈采用全封閉式緊緊包裹住閥芯,無介質積存區域和死角。
2,氣動三通快裝球閥快裝方式,連接方便,操作簡單,可快速拆卸和安裝,為日后清潔工作帶來方便。
3,根據結構形式可分為三通L型和T型,實現對管路介質換向、分流、合流使用。
4,氣動三通快裝球閥維修和更換時,只需松開兩片卡箍即可拆卸閥門,不需破壞周?chē)鷫w,減少了維修時間和維修費用。
5,氣動三通快裝球閥不僅能對管道介質進行快速開關切斷控制,也可對流量壓力溫度等各項參數進行百分比調節。

氣動三通衛生級球閥技術參數:


公稱通徑Φ19~Φ102
公稱壓力PN1.0MPa
結構形式三通T型、三通L型
閥座密封聚四氟乙烯(PTFE)≤180℃
鏈接方式卡箍快裝式、螺紋
閥體材質不銹鋼304、316、316L
球芯材質不銹鋼304、316、316L
作用形式單作用式(彈簧復位)常開常閉、雙作用(氣開氣關)
控制方式切斷式(開關控制)、調節型(4-20mA等)

氣動三通衛生級球閥原理:

氣動三通衛生級球閥不僅可實現介質流向的切換,也可使三個通道相互連通,同時可關閉任意一個通道,使另外兩個通道連通,靈活控制管路是介質的合流或分流(流向如下圖)。

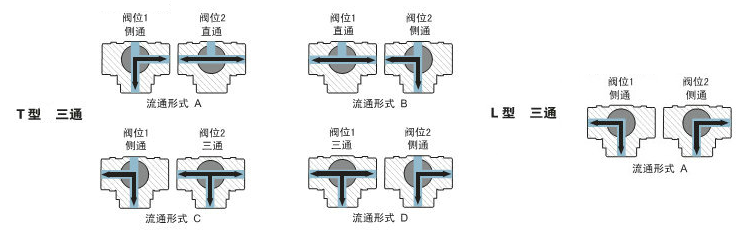

三通球閥原理圖
T型三通球閥可使三條正交的管道互相連通或切換,起分流或合流作用;L型三通球閥可連接相互正交的兩管道,使另一條孔道切斷,起改變介質流向作用。
